「標準化機台」與「非標準化研發」
在半導體前瞻技術的研發 (R&D) 過程中，工程師每天都在面對各種「非標準」的材料：可能是手動切割的不規則試片 (Coupon)、極度昂貴的 2 吋或 4 吋第三代半導體基板 (SiC, GaN)，或者是先進封裝中微小的裸晶 (Bare Die)。
然而，現代半導體廠內的量產設備（如 CVD、乾蝕刻機台、全自動量測儀器）皆是為標準的 8 吋 (200mm) 或 12 吋 (300mm) 晶圓所設計。機台的機械手臂 (Robot Arm) 無法抓取小試片，光學儀器也無法對焦高度不平整的樣品。
為了解決這個巨大的斷層，客製化 Pocket Wafer (口袋晶圓) 應運而生。它不僅僅是在矽晶圓上「挖個洞」，而是透過精密的材質選擇、深度控制與特殊的固定機制，讓各種奇形怪狀的研發樣品，都能披上標準 12 吋晶圓的外衣，順暢地穿梭於各個全自動製程模組中。

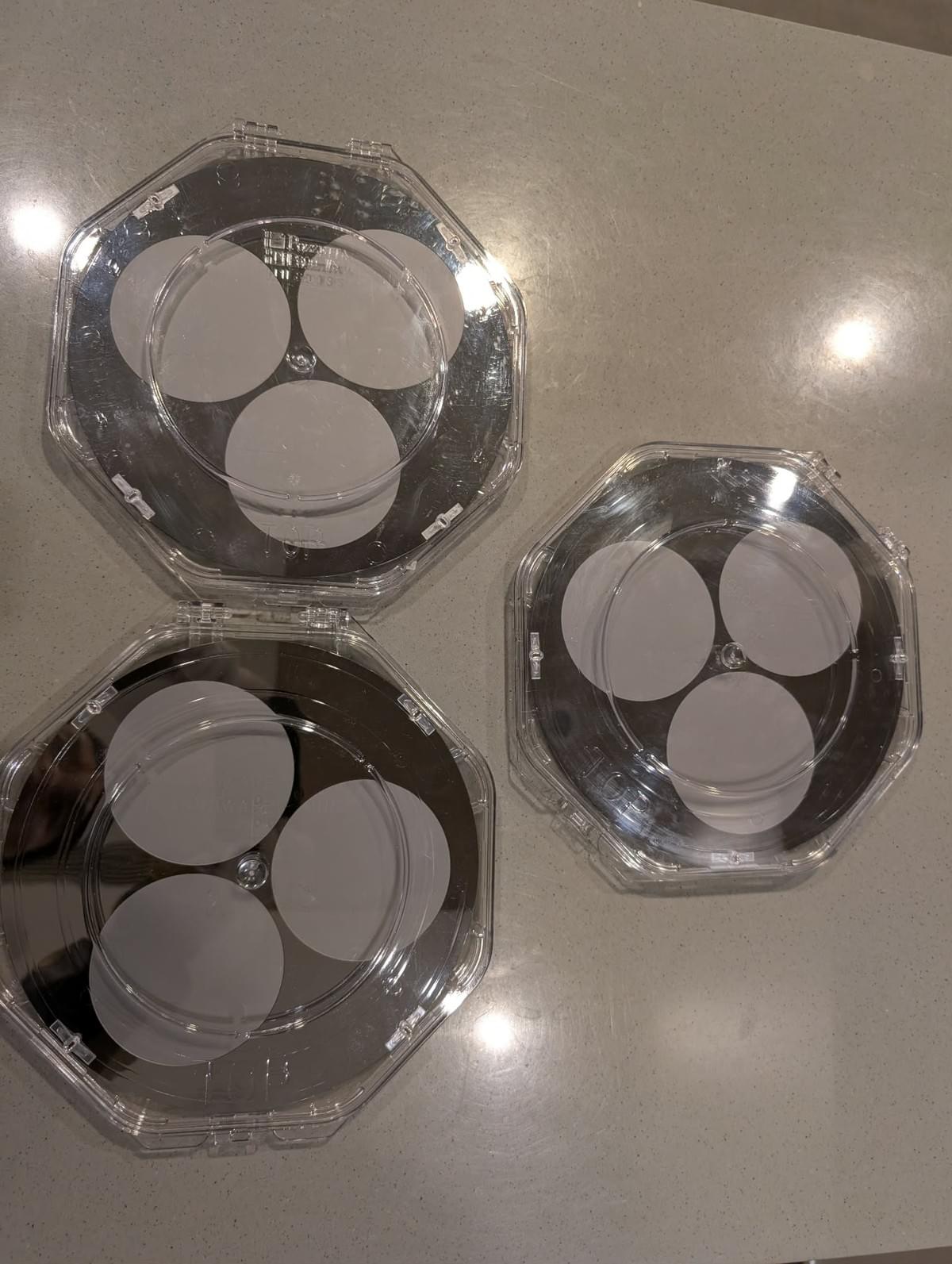

Example: 200mm wafer with 100mm pockets
技術背景：為何需要「客製化」Pocket Wafer？
市面上雖然有標準規格 (如 10x10mm) 的 Pocket Wafer，但在高階製程開發中，往往無法滿足需求。客製化的核心價值體現在以下三個維度：
精準的 Z 軸深度控制 (Z-Depth Precision)
不同的試片厚度（例如 500µm 到 1000µm 不等）需要不同的口袋深度。客製化的 Pocket Wafer 能確保樣品放入後，表面與載具絕對齊平 (Flush)，這對於光學對焦與黃光微影的景深至關重要。
多元材質的最佳化匹配
除了標準的 矽 (Silicon)，客製化載具可依據製程溫度與化學環境，選擇 石英 (Quartz)（適用於光學穿透或特定黃光製程）、碳化矽 (SiC)（適用於極高溫磊晶）或 藍寶石 (Sapphire)。
特殊的孔穴佈局與固定機制
可設計多孔穴佈局 (Multi-Pocket) 以便一次處理多片樣品。
核心分析：客製化 Pocket Wafer 的四大前沿應用情境
透過深度盤點全球半導體實驗室的應用，客製化 Pocket Wafer 在以下四大領域發揮著不可替代的作用：
情境一：第三代半導體 (SiC/GaN) 的尺寸轉換載具
碳化矽 (SiC) 與氮化鎵 (GaN) 基板極其昂貴，且目前研發端仍常使用 4 吋或 6 吋尺寸，但許多先進製程機台已全面 8 吋或 12 吋化。
挑戰：小尺寸基板無法直接進入大尺寸的機台傳送盒 (FOUP) 與反應腔體。
客製化方案：製作一個外觀為 12 吋、中央帶有 4 吋或 6 吋圓形 Pocket 的轉換載具。透過精密的邊緣倒角設計與熱膨脹係數匹配，讓小尺寸化合物半導體能無縫進入 12 吋的離子佈植 (Ion Implantation) 或乾蝕刻 (Dry Etch) 機台，大幅節省設備升級成本。
情境二：先進封裝與 Chiplet (小晶片) 的製程開發
在 3D IC 或 Chiplet 技術開發中，工程師需要對單顆或多顆已經切割下來的裸晶 (Bare Die) 進行後續的介電層沉積或金屬化處理。
挑戰：裸晶體積極小（可能僅有數毫米），且極易在反應腔體的氣流中位移。
客製化方案：設計「矩陣式多孔穴 (Matrix Multi-Pocket)」載具，並搭配微米級公差的緊密鑲嵌設計。甚至可配置客製化的 上蓋 (Cover/Lid) 進行物理限位，確保數十顆裸晶能同時進行均勻的 PVD/CVD 鍍膜，提升研發通量。
情境三：高溫薄膜沉積 (ALD/CVD/Epi) 的熱傳導控制
薄膜沉積對溫度的均勻性要求極高。
挑戰：若試片只是放在載具表面，底部會有微小氣隙 (Air Gap)，導致熱傳導不均勻，沉積的膜厚會出現嚴重偏差。
客製化方案：除了精準的口袋尺寸讓試片緊密貼合外，可客製化選擇 高純度碳化矽 (SiC) 作為 Pocket Wafer 材質。SiC 優異的熱傳導率能確保載具上的試片與機台加熱盤 (Heater) 溫度同步，達到最佳化的成膜品質。
情境四：黃光微影 (Lithography) 光阻塗佈的真空吸附
挑戰：將不規則試片進行高速旋轉塗佈 (Spin Coating) 時，離心力會讓試片飛出。
客製化方案：設計「帶有真空流道 (Vacuum-Chucked)」的客製化 Pocket Wafer。在口袋底部打出微孔，並與載具背面的真空槽連通。當機台的真空吸盤啟動時，吸力會穿透載具，將試片死死吸附在口袋內，實現完美均勻的光阻塗佈。
專家建議：客製化 Pocket Wafer 的設計與採購指南
要成功客製化一片完美的 Pocket Wafer，在開出規格時請務必注意以下細節：
預留熱膨脹與切割公差 (Tolerance Design)
千萬不要把口袋尺寸設計得跟試片「一模一樣大」。如果是常溫製程，建議長寬預留 0.1mm ~ 0.2mm 的間隙；若是高溫製程 (>400°C)，必須考量試片與載具材質的熱膨脹係數差異，計算出安全的膨脹預留空間，否則試片會在高溫下被擠碎。
取放設計 (Handling Clearance)
口袋邊緣建議客製化「半圓形缺口 (Tweezers Notch)」，這能讓操作人員的晶圓鑷子輕鬆伸入底部夾取試片，避免破壞試片邊緣。
表面粗糙度要求 (Surface Roughness)
若用於光學量測，口袋底部的平整度與粗糙度 (Ra) 會影響反射光。請與供應商確認底部加工方式是否符合儀器要求。
結論
客製化 Pocket Wafer 是半導體實驗室中，連接「創新材料」與「量產機台」的關鍵基礎建設。
它消除了尺寸與形狀的限制，讓最前沿的 Chiplet 封裝、第三代半導體材料 與 特殊乾蝕刻試片，都能順利利用廠內現有最高階的自動化設備進行開發。這不僅極大地加速了研發週期，更為企業省下了購買專用小尺寸機台的鉅額投資。
